DTC – perfuração e rosqueamento alta velocidade
DTC Centro inteligente de perfuração e torneira de alta velocidade
Com alta precisão, os Centros de Usinagem podem fresar, perfurar, achatar, desbastar além de outras funções. Tudo isso sem a constante alteração das peças e ferramentas de trabalho para a determinada finalidade.
Além da usinagem, esse equipamento pode realizar outras diferentes funções como o acabamento de superfícies, a criação de saliências e reentrâncias. Além de produzir furos passantes, furos rosqueados e a produção seriada de peças com um baixo custo.
Furação e Rosqueamento
Furos e roscas com ganhos de produção. Troca de ferramenta rápida e alta velocidade em todos os movimentos. Rotação de 15.000 ou 20.000 rpm e variação no trocador de ferramentas automáticas de até 21 posições.
DTC estrutura de host extremamente otimizada, alta rigidez, forte resistência à vibração, adequado para diferentes necessidades da indústria, pode realizar o processamento de perfuração, torneamento e fresamento para atender aos requisitos de processamento de alta eficiência, alta precisão e alto acabamento superficial.
- Compensação automática de temperatura
- Função de compressão de micro-segmentos, processamento de ponto de inflexão, mostrando processamento de alta qualidade.
- Travessia rápida de três eixos: 48m/min; Velocidade rápida da mudança da ferramenta: 1.4s; Resposta eletromecânica rápida.
- Corte estável
- Indústrias aplicáveis: Automóveis, moldes, servomotores, trilho de alta velocidade pequenas peças de alumínio, peças de hardware, indústria 3C, peças de fundição sob pressão, instrumentos
⦁ Parâmetros
| Item | Unidade | DTC 500 | |
|---|---|---|---|
| Tamanho da mesa de trabalho | milímetro | 650*400 | |
| Carga máxima | Kg | 250 | |
| Tamanho do slot T | mm*pcs | 14*3 | |
| Traçado máximo do eixo X-mesa de trabalho | milímetro | 500 | |
| Curso máximo do eixo deslizante do assento-Y | milímetro | 400 | |
| Curso máximo do eixo fuso-Z | milímetro | 300 | |
| Distância da extremidade do fuso à mesa de trabalho | Máximo | milímetro | 450 |
| Mínimo | milímetro | 160 | |
| Furo cônico (7:24) | - | BT30 | |
| Gama de revoluções | rpmn | 20.000 | |
| Torque de saída nominal | 1.2 | 11.8/17.5 | |
| Potência do motor do fuso | Kw | 3.7/5.5 | |
| Modo de acionamento do eixo | - | Directo | |
| Modelo de alça de ferramenta | - | MAS403 BT30 | |
| Puxe o modelo da unha | - | MAS403 BT30-1 | |
| Movimento rápido | Eixo X | m/min | 48 |
| Eixo Y | m/min | 48 | |
| Eixo Z | m/min | 48 | |
| Potência do motor de arrasto de três eixos (X/Y/Z) | Kw | 2.5/2.5/2.7 | |
| Taxa de alimentação | m/min | 20 | |
| Formulário de revista de ferramentas | Revista de servoferramenta tipo torre | ||
| Método de seleção de ferramentas | Selecione a ferramenta mais próxima em ambas as direções | ||
| Capacidade do carregador de ferramentas | Pcs | 21 | |
| Comprimento máximo da ferramenta | milímetro | 250 | |
| Peso máximo da ferramenta | Kg | 3 | |
| Diâmetro máximo do cortador | Ferramenta completa | milímetro | ø65 |
| Ferramenta vazia adjacente | milímetro | ø100 | |
| Hora de alteração da ferramenta | s | 1.6 | |
| Precisão de posição | JISB6336-4:2000 ou GB/T18400.4-2010 | ||
| Precisão de posição X eixo | milímetro | 0.010 | |
| Precisão de posição do eixo Y | milímetro | 0.010 | |
| Precisão de posição do eixo Z | milímetro | 0.010 | |
| Repetir a precisão da posição X eixo | milímetro | 0.006 | |
| Repetir a precisão da posição do eixo Y | milímetro | 0.006 | |
| Repetir a precisão da posição do eixo Z | milímetro | 0.006 | |
| Tamanho da máquina | milímetro | 2400*1680*2600 | |
| Peso da máquina | Kg | 2800 | |
| Capacidade da máquina | KVA | 18 | |
Configuração padrão
- 20.000rpm fuso
- 21 pcs servo torreta revistas de ferramentas
- Tanque de armazenamento de cavacos de tanque de água
- Sistema de filtro pneumático (precisão do filtro 5µm)
- Ar condicionado
CNC: FANUC ou SIEMENS
Fanuc 0i-MF plus tape (1)/ 0i-TF
Siemens 828D / 840D
Selecione a configuração
- 17.5Nm de alto torque, fuso mecânico de 15000rpm
- Coluna aumentada em 200mm
- Transportador de cavaco de tanque de água tipo corrente
- Coletor de névoa de óleo
- Setter de ferramentas
- I5 Sistema de Posicionamento de Visão
- Porta automática
- Fechadura mecânica da porta
- 170 mesas giratórias
- Sistema de filtro pneumático (filtro de ultraprecisão 0,01µm)
Precisão, alta velocidade, maior vida útil e baixo consumo.
VMC-Q – VERTICAL (ECO)
CENTRO DE USINAGEM VERTICAL DA SÉRIE MVC-Q
A máquina-ferramenta da série VMC-Q é orientada para máquinas em geral, automóveis e outras indústrias.
A nova geração de plus vertical de uso geral desenvolvido por design e análise profissionais
O software é científica e racionalmente analisado e otimizado, e as tecnologias avançadas de fabricação e teste são verificadas e melhoradas. Tem bom desempenho de corte e pode atender às necessidades de perfuração e fresamento de várias peças, proporcionando aos clientes a melhor experiência de processamento.
Design de alta rigidez e alta estabilidade
- Cama de fundição integral de alta resistência
- Trilho guia de rolos de três eixos classe P
- Coluna de espinha de arenque de grande envergadura
Boa exatidão e retenção de precisão
- Parafuso pré-esticado Classe C3
- Tecnologia Termométrica
- Tecnologia de Compensação de Erros
Segurança, proteção ambiental, alta produtividade
- Travessia rápida de três eixos 48m/min
- Fuso integral de alta precisão
- Transportador de cavaco espiral duplo na cama
Os principais componentes
 |
Fuso P4 de alta rigidez Todos os fusos são verificados quanto à calibração da balança dinâmica antes da entrega O fuso de alta velocidade de até 10000rpm usa rolamento importado da classe P4 para obter alta precisão e alta rigidez |
 |
Guias de rolos para serviço pesado Todos os três eixos usam guias lineares do tipo rolo, capacidade de carga, rigidez da máquina e confiabilidade é melhorada A vibração é minimizada em alta velocidade e a infiltração evitada em baixa velocidade |
 |
Coluna de forma Y invertida de alta rigidez com grande extensão A coluna clássica em forma de Y invertido apresenta alta estabilidade e resistência à vibração e deformação A rigidez aprimorada efetivamente produz desempenho de corte estável e capacidade de carga pesada |
 |
Cabeçote simétrico de alta rigidez Melhora a resistência ao corte Garante a precisão de corte e acabamento superficial |
 |
Parafuso de chumbo de pré-alongamento classe C3 de alta precisão Parafuso de chumbo de todos os três eixos são fixados por ambas as extremidades O parafuso de chumbo de alta precisão da classe C3 em uso tem 40 mm de diâmetro e é pré-carregado para minimizar o tempo de reação e melhorar a precisão do posicionamento |
 |

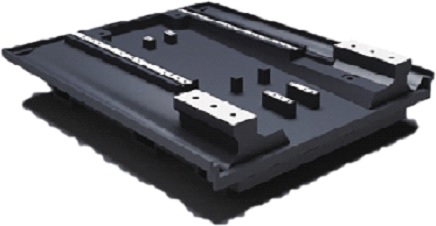

Cama A cama com baixo centro de gravidade, grande vão e remoção do chip traseiro garante alta resistência e estabilidade. A cama usa estrutura do tipo caixa com resistência e confiabilidade efetivamente melhora a rigidez e a confiabilidade. |
CNC: FANUC ou SIEMENS
Fanuc 0i-MF plus tape (1)/ 0i-TF
Siemens 828D / 840D
⦁ Parâmetro
| Item | Unidade | VMC850Q | VMC1000Q | VMC1100Q |
|---|---|---|---|---|
| Tamanho da bancada de trabalho | milímetro | 1000x500 | 1150x500 | 1300x610 |
| Tamanho do slot T | Mm*pcs | 18*5 | 18*5 | 18*5 |
| Carga máxima permitida | Kg | 600 | 600 | 1000 |
| Viagem do eixo X | milímetro | 850 | 1000 | 1100 |
| Curso do eixo Y | milímetro | 500 | 500 | 620 |
| Curso do eixo Z | milímetro | 540 | 540 | 600 |
| Distância máxima da extremidade do fuso | milímetro | 660 | 660 | 720 |
| Distância mínima da extremidade do fuso | milímetro | 120 | 120 | 120 |
| Conicidade do fuso 7:24 | - | BT40 | BT40 | BT40 |
| Velocidade do fuso | .rpm | 10000 | 10000 | 10000 |
| Torque do motor principal | Nm | 35.8/70 | 35.8/70 | 52.5/95.5 |
| potência do motor principal | KW | 7.5/11 | 7.5/11 | 11/15 |
| Velocidade de movimento rápido X/Y/Z | m/min | 48/48/48 | 48/48/48 | 48/48/48 |
| Taxa de alimentação | m/min | 20 | 20 | 20 |
| Formulário de revista de ferramentas | - | Robô | Robô | Robô |
| Número de ferramentas | Posição | 24 | 24 | 24 |
| Hora de alteração da ferramenta | S | 2.5 | 2.5 | 2.5 |
| Capacidade elétrica total | Kva | 18 | 18 | 25 |
| Altura da mesa de trabalho até o solo | milímetro | 900 | 900 | 950 |
| Peso da máquina | Kg | 5100 | 5400 | 6200 |
| Dimensão da máquina | milímetro | 2400x2975x2840 | 2700x2975x2840 | 2940x3450x3050 |
VMC-B – VERTICAL
CENTRO DE USINAGEM VERTICAL DA SÉRIE MVC-B
A série VMC-B é desenvolvida em combinação com a demanda do mercado, anos de experiência em fabricação e a mais recente tecnologia de ponta. Por um longo tempo, estamos comprometidos em melhorar o nível de fabricação de produtos e controle de qualidade, e só trabalhamos duro para você obter melhores máquinas-ferramentas.
Série B de 650x430mm a 2200x800mm, o curso do X Axis varia de 580mm a 2100mm e várias configurações podem atender às necessidades dos clientes em diferentes campos.
Projeto estrutural clássico
- Cama inclinada super larga e grande
- Proteção dividida do eixo Y
- Linha de cadeia de filtros de vários estágios
Novas atualizações e melhorias
- Estabilidade térmica melhorada do parafuso de chumbo
- Melhorar o nível de proteção interna e vedação
- Reduzir a deformação térmica do cabeçote
Alta configuração, ampla gama de aplicações
- Grande gama de processamento
- Corrente Padrão
- motor principal 11/15kw
Os principais componentes
 |
Fuso P4 de alta rigidez Todos os fusos são verificados quanto à calibração da balança dinâmica antes da entrega 。 O fuso de alta velocidade de até 10000rpm usa rolamento importado da classe P4 para obter alta precisão e alta rigidez |
 |
Guias de rolos para serviço pesado Todos os três eixos usam guias lineares do tipo rolo, capacidade de carga, rigidez da máquina e confiabilidade é melhorada A vibração é minimizada em alta velocidade e a infiltração evitada em baixa velocidade |
 |
Coluna de forma Y invertida de alta rigidez com grande extensão
A coluna clássica em forma de Y invertido apresenta alta estabilidade e resistência à vibração e deformação A rigidez aprimorada efetivamente produz desempenho de corte estável e capacidade de carga pesada |
 |
Cabeçote simétrico de alta rigidez Melhora a resistência ao corte Garante a precisão de corte e acabamento superficial |
 |
Parafuso de chumbo de pré-alongamento classe C3 de alta precisão
Parafuso de chumbo de todos os três eixos são fixados por ambas as extremidades O parafuso de chumbo de alta precisão da classe C3 em uso tem 40 mm de diâmetro e é pré-carregado para minimizar o tempo de reação e melhorar a precisão do posicionamento |
 |
Cama A cama com baixo centro de gravidade, grande vão e remoção do chip traseiro garante alta resistência e estabilidade. A cama usa estrutura do tipo caixa com resistência e confiabilidade efetivamente melhora a rigidez e a confiabilidade. |
CNC: FANUC ou SIEMENS
Fanuc 0i-MF plus tape (1)/ 0i-TF
Siemens 828D / 840D
⦁ Parâmetro
| Item | Unidade | VMC580B | VMC850B | VMC1100B | VMC1300B | VMC1600B | VMC2100B |
|---|---|---|---|---|---|---|---|
| Tamanho da bancada de trabalho | milímetro | 650*430 | 1000*500 | 1300*610 | ·1400*700 | 1700*800 | 200*800 |
| Tamanho do slot T | milímetro | 14*3 | 18*5 | 18*5 | 18*5 | 22*5 | 22*5 |
| Capacidade máxima de carga | Kg | 300 | 600 | 1000 | 1000 | 2000 | 3000 |
| Viagem do eixo X | milímetro | 580 | 850 | 1100 | 1300 | 1600 | 2100 |
| Curso do eixo Y | milímetro | 420 | 560 | 610 | 700 | 800 | 800 |
| Curso do eixo Z | milímetro | 520 | 650 | 650 | 700 | 800 | 800 |
| Distância máxima da extremidade do fuso | milímetro | 620 | 800 | 800 | 850 | 940 | 1000 |
| Distância mínima da extremidade do fuso | milímetro | 100 | 150 | 150 | 150 | 140 | 200 |
| Conicidade do fuso 7:24 | - | BT40 | BT40 | BT40 | BT40/BT50/BT50 | BT50 | BT50 |
| Velocidade do fuso | .rpm | 10000 | 8000 | 8000 | 8000/6000/6000 | 6000 | 6000 |
| Torque do motor principal | Nm | 35.8 | 52.5 | 52.5 | 52.5/71.7/95.4 | 95.4 | 380 |
| potência do motor principal | KW | 7.5/11 | 11/15 | 11/15 | 15/11; 15/18,5; 15/18,5 | 15/18.5 | 15/18.5 |
| Velocidade de movimento rápido X/Y/Z | m/min | 48/48/48 | 32/32/30 | 32/32/30 | 24/24/20; 24/24/20; 24/24/20 | 24/24/20 | 18/18/18 |
| Taxa de alimentação | m/min | 20 | 20 | 20 | 10/10/10 | 10 | 10 |
| Formulário de revista de ferramentas | - | Robô | Robô | Robô | Robô/Robô/Robô | Robô | Robô |
| Número de ferramentas | posição | 20 | 24 | 24 | 24/20/20 | 20 | 20 |
| Hora de alteração da ferramenta | S | 1.8 | 2.5 | 2.5 | 2.5/3.5/3.5 | 3.5 | 3.5 |
| precisão de posicionamento | - | - | - | - | - | - | - |
| Implementação da norma JISB6336-4:2000 | milímetro | 0.012 | 0.016/0.012/0.012 | 0.016/0.012/0.012 | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Implementação da norma GB/TI8400.4-2010 | milímetro | 0.012 | 0.016/0.012/0.012 | 0.016/0.012/0.012 | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Implementação da norma JISB6336-4:2000 | milímetro | 0.008 | 0.010/0.008/0.008 | 0.010/0.008/0.008 | 0.012/0.008/0.008 | 0.012/0.008/0.008 | 0.013/0.008/0.008 |
| Implementação da norma GB/TI8400.4-2010 | milímetro | 0.008 | 0.010/0.008/0.008 | 0.010/0.008/0.008 | 0.012/0.008/0.008 | 0.012/0.008/0.008 | 0.013/0.008/0.008 |
| Capacidade elétrica total | Kva | 18 | 25 | 25 | 37 | 37 | 37 |
| Pressão atmosférica | Mpa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Dimensão da máquina | milímetro | 2020x2700x2473 | 4200x2480x2950 | 4200x2480x2950 | 5026x2970x3361 | 5840x3340x3715 | 6705x3500x3910 |
| Peso da máquina | Kg | 3500 | 5900 | 6100 | 9500 | 12400 | 17000 |
| Sistema CNC | - | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC |
Precisão, alta velocidade, maior vida útil e baixo consumo.
M8 – 5 Eixos VERTICAL (SIEMENS)
M8 - Centro de usinagem vertical inteligente de vários eixos
Com alta precisão, os Centros de Usinagem podem fresar, perfurar, achatar, desbastar além de outras funções. Tudo isso sem a constante alteração das peças e ferramentas de trabalho para a determinada finalidade.
Além da usinagem, esse equipamento pode realizar outras diferentes funções como o acabamento de superfícies, a criação de saliências e reentrâncias. Além de produzir furos passantes, furos rosqueados e a produção seriada de peças com um baixo custo.
5 Eixos
Reduza os tempos de setup mesmo na usinagem mais complexa. Usinando com precisão, velocidade e agilidade.
M8 toma a estrutura do portal como o layout básico, com cinco eixos e cinco lados. De acordo com diferentes requisitos de processamento, diferentes módulos técnicos são configurados para derivar diferentes séries de máquinas-ferramentas.
- A primeira máquina-ferramenta inteligente do tipo plataforma
- Integração multi-processo, fixação única, concluir todos os processos
- Tecnologia de acionamento direto, precisão de posicionamento de repetição do eixo A/C 6"
Os principais componentes
 |

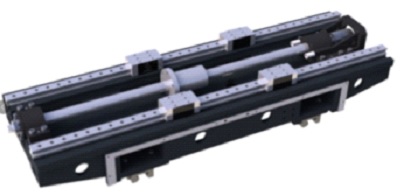

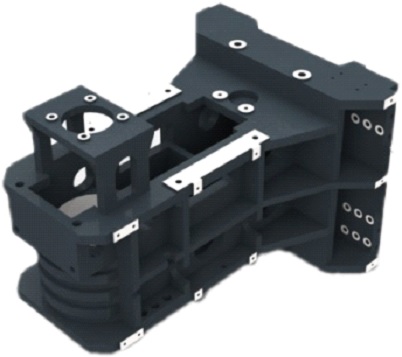

Feixe móvel do pórtico Eixo Y de acionamento duplo, adotando o princípio do centro de gravidade, o feixe não é facilmente deformado durante o processo de movimento, atinge super rigidez e se move mais suavemente. |
 |

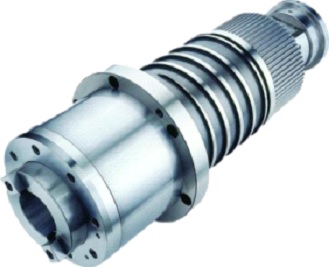

Fuso elétrico de fresagem de alta velocidade Usando tecnologia de acionamento direto, a velocidade mais alta 12000 r/min, a potência máxima 15kw, o torque máximo 96Nm, interface de ferramenta BT40, configuração opcional até 18000 r/min. |
 |
Revista de ferramentas do tipo chapéu
Pode carregar 20 ferramentas, indexação acionada por motor, capaz de operação de alta velocidade e sem ruído, adota o método de fixação do fuso e o processo de mudança de ferramenta é rápido e preciso |
 |
Plataforma giratória de torque de acionamento direto Alto torque, alta precisão, velocidade máxima do eixo A/C 50 r/min, faixa de rotação do eixo A ±120°°, faixa de rotação do eixo C n*360°,precisão de posicionamento do eixo A/C 10", precisão de posicionamento repetida 6". |
- CNC: SIEMENS
Siemens 828D / 840D
⦁ CARACTERÍSTICAS TÉCNICAS
| Item | Unidade | M8.4 (3 +2 eixos) single driver | M8.4 (5 Eixos Ligados) double driver | |
|---|---|---|---|---|
| Tamanho da mesa de trabalho | milímetro | ф400 | ф400 | |
| Carga máxima permitida | Kg | 200 | 300 | |
| Tamanho do slot T | Mm*pcs | 14*8 | 14*8 | |
| Motor de torque do eixo A | Pcs | Unidade única | Unidade dupla | |
| Traçado máximo do eixo X do slide | milímetro | 600 | 600 | |
| Curso máximo do eixo Y do feixe | milímetro | 680 | 680 | |
| Curso máximo do eixo Z do fuso | milímetro | 450 | 450 | |
| Distância da superfície da extremidade do fuso à mesa (máximo/mínimo) | milímetro | 540/90 | 540 | |
| Um traçado de eixo/eixo C | 。 | ±120/n*360 | ±120/n*360 | |
| Cone fusiforme | - | BT40 | BT40 | |
| Número de rotações do fuso | r/min | 12000 | 12000 | |
| Torque de saída do fuso (100%/40%) | Nm | 70/96 | 70/96 | |
| Potência do motor do fuso (100%/40%) | Kw | 11/15 | 11/15 | |
| Modo de acionamento do eixo | - | Fuso elétrico | Fuso elétrico | |
| Fuso (opcional) | Cone fusiforme | - | HSK 63A | HSK 63A |
| Número de rotações do fuso | rpm | 18000 | 18000 | |
| Torque de saída do fuso (100%/40%) | Nm | 72/88 | 72/88 | |
| Potência do motor do fuso (100%/40%) | Kw | 15/18.5 | 15/18.5 | |
| Modo de acionamento do eixo | - | Fuso elétrico | Fuso elétrico | |
| Eixo X/Y/Z de movimento rápido | m/min | 30/30/30 | 30/30/30 | |
| Potência do motor da movimentação de três eixos (X/Y/Z) | Kw | 3.6/3.6/5.8 | 3.6/3.6/5.8 | |
| Velocidade de alimentação | m/min | 20 | 20 | |
| Formulário de revista de ferramentas | - | Estilo chapéu | Estilo chapéu | |
| Método de seleção de ferramentas | - | Remoção da ferramenta de fuso | Remoção da ferramenta de fuso | |
| Capacidade do carregador de ferramentas | Pcs | 20 | 20 | |
| Comprimento máximo da ferramenta | milímetro | 300 | 300 | |
| Peso máximo da ferramenta | Kg | 7 | 7 | |
| Diâmetro máximo da ferramenta | Ferramenta completa | milímetro | ф115 | ф115 |
| Ferramenta vazia adjacente | milímetro | ф130 | ф130 | |
| Hora de mudança da ferramenta (T-T próximo) | Segundo. | 6-8 | 6-8 | |
| Precisão de posicionamento | (eixo X/Y/Z) | milímetro | 0.008 | 0.008 |
| Eixo A/C | Segundo. | 10 | 10 | |
| Precisão de posicionamento repetida | (eixo X/Y/Z) | milímetro | 0.005 | 0.005 |
| Eixo A/C | Segundo. | 6 | 6 | |
| Tamanho da máquina | milímetro | 1900*4300*3050 | 1900*4300*3050 | |
| Peso da máquina | Kg | 8000 | 8000 | |
