DL ( PORTAL - Coluna Dupla)

DL ( PORTAL - Coluna Dupla)

APRESENTAÇÃO

ESTRUTURA

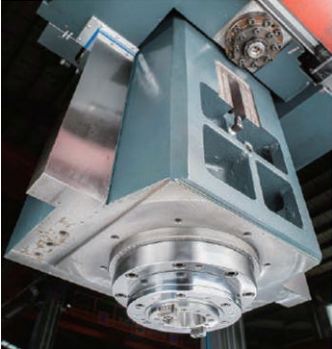

Rasqueteamento manual de última geração

O rasqueteamento manual de precisão é aplicada na superfície de contato do eixo Z para o modelo de máquina: DL 2116,3116,4116,3120,4120.

DL ( PORTAL - Coluna Dupla)

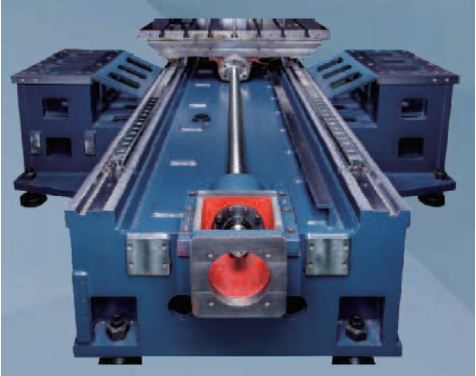

Design de mesa

Baixo centro de gravidade

Fácil acessibilidade para carregamento de peças. A grande extensão entre as formas do eixo X reduz o erro geométrico na mesa.

DL ( PORTAL - Coluna Dupla)

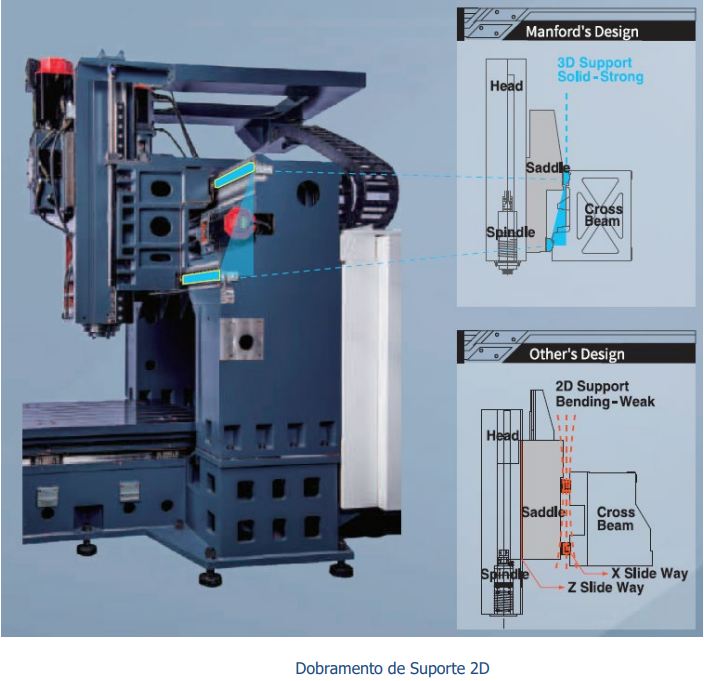

CAIXA AUXILIAR GU / DE WA YS NO EIXO Z (DL-3120 / DL-4120)

Rigidez axial ideal

A maior parte da vibração de corte é absorvida pelo eixo Z. Para obter o coeficiente de amortecimento máximo, além das guias de rolos lineares de serviço pesado, as guias de caixa endurecida são adicionadas ao cabeçote da máquina.

DL ( PORTAL - Coluna Dupla)

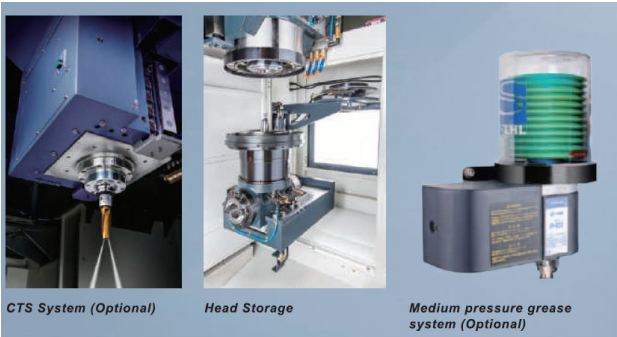

Acessórios:

DL ( PORTAL - Coluna Dupla)

Sistema TC vertical / horizontal (Opcional)

A máquina com cabeça de fresagem e equipada com sistema V / H ATC oferece troca rápida de ferramentas e aumento de produtividade.

DL ( PORTAL - Coluna Dupla)

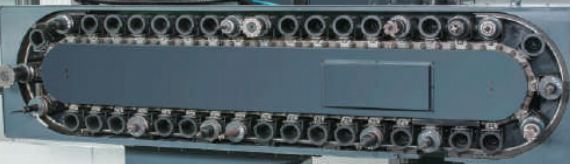

Também confiável / trocador automático (Opcional)

Os centros de usinagem DP adota o trocador de ferramentas automático do tipo corrente, que é montado lateralmente na base da máquina, a estrutura independente evita respingos de cavacos de corte ou refrigerante.

DL ( PORTAL - Coluna Dupla)

DESEMPENHO DE CORTE

Tipo de fuso: fuso de engrenagem

Cabeça de fresagem: cabeça de fresagem 90º

Material da peça: EN AW-AI T66

Cortador: ferramenta de mandrilar

Condição de corte: 1º S = 1600 F = 300; 2º S = 1800 F = 200

Tempo total de usinagem: 13 min 26 segundos

Pedido do cliente: 17 minutos

23% de tempo economizado!

DL ( PORTAL - Coluna Dupla)

CARACTERÍSTICAS TÉCNICAS

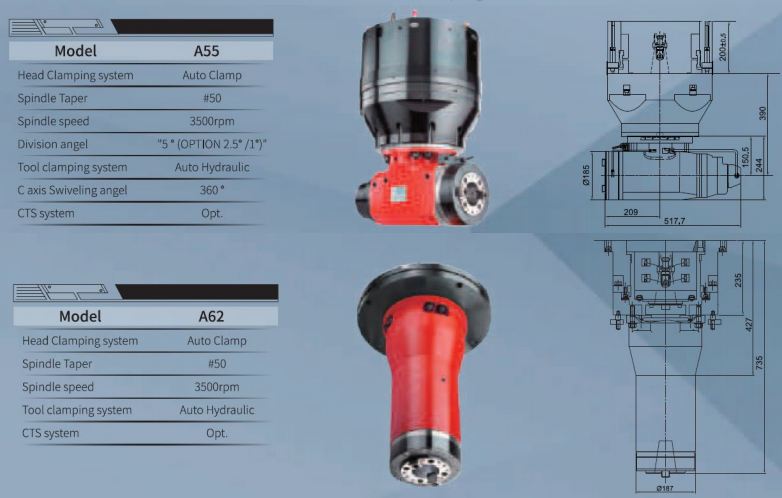

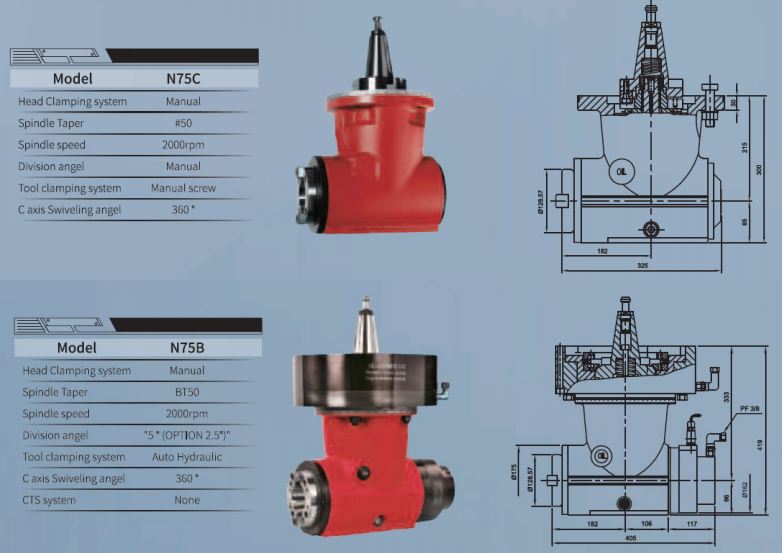

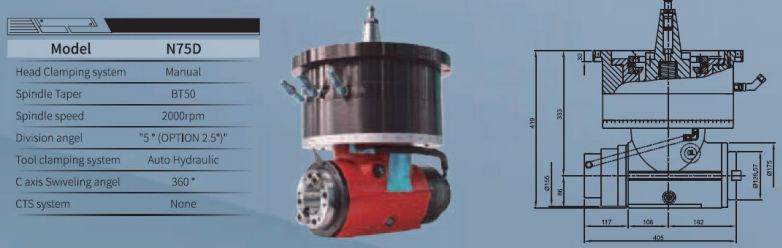

Cabeçote de Fresagem:


DL ( PORTAL - Coluna Dupla) DL ( PORTAL - Coluna Dupla) DL ( PORTAL - Coluna Dupla) DL ( PORTAL - Coluna Dupla)

PARÂMETROS

DL ( PORTAL - Coluna Dupla)
DL ( PORTAL - Coluna Dupla) DL ( PORTAL - Coluna Dupla)

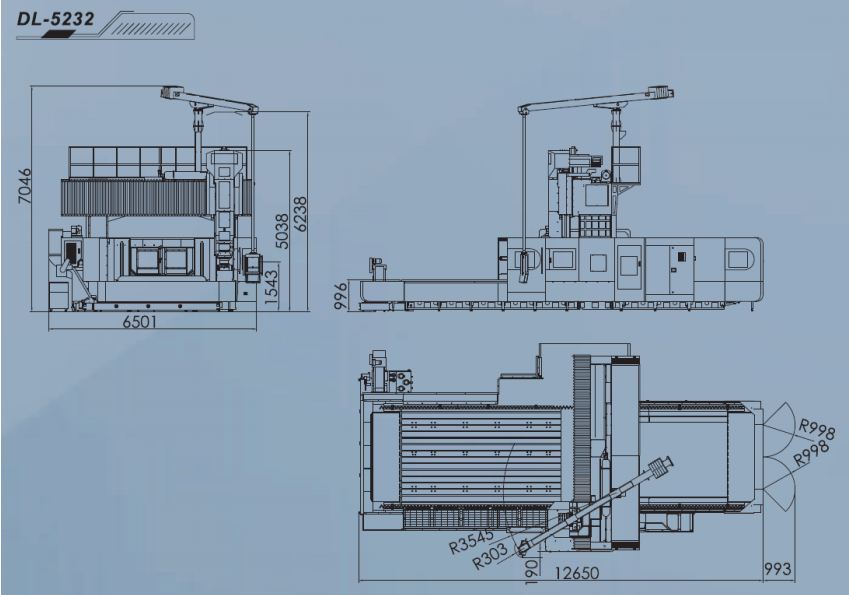

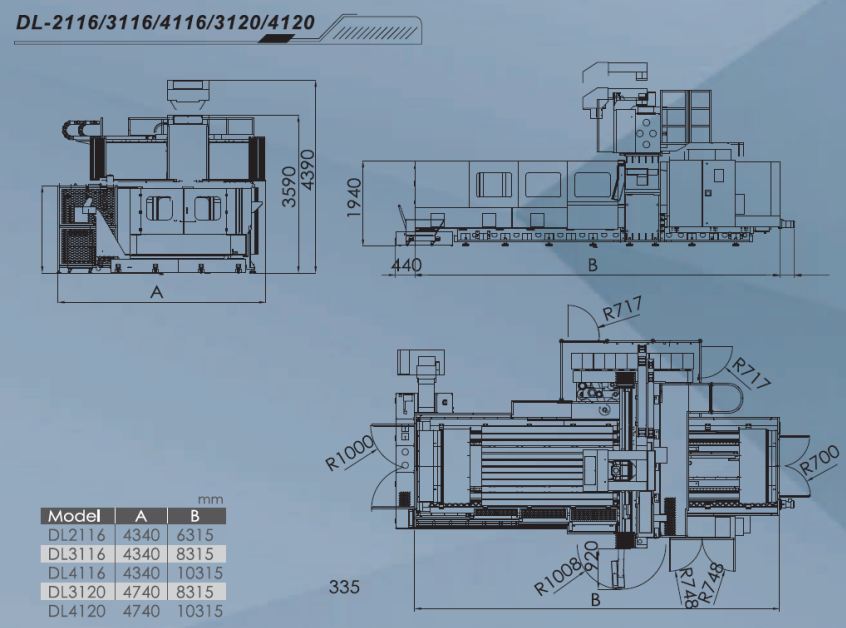

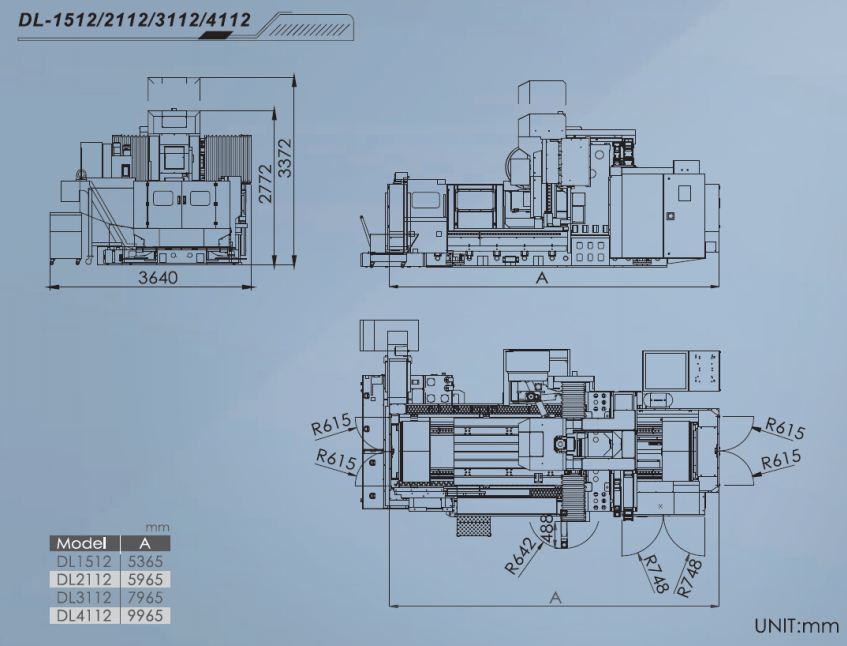

DIMENSÕES:

DL ( PORTAL - Coluna Dupla)
DL ( PORTAL - Coluna Dupla)
DL ( PORTAL - Coluna Dupla)
