Máquina de Corte a LASER - MAX 1 a 40 KW

(Fibra Ótica) - HÍBRIDA ECONOMICA (Chapa & Tubo)

APRESENTAÇÃO:

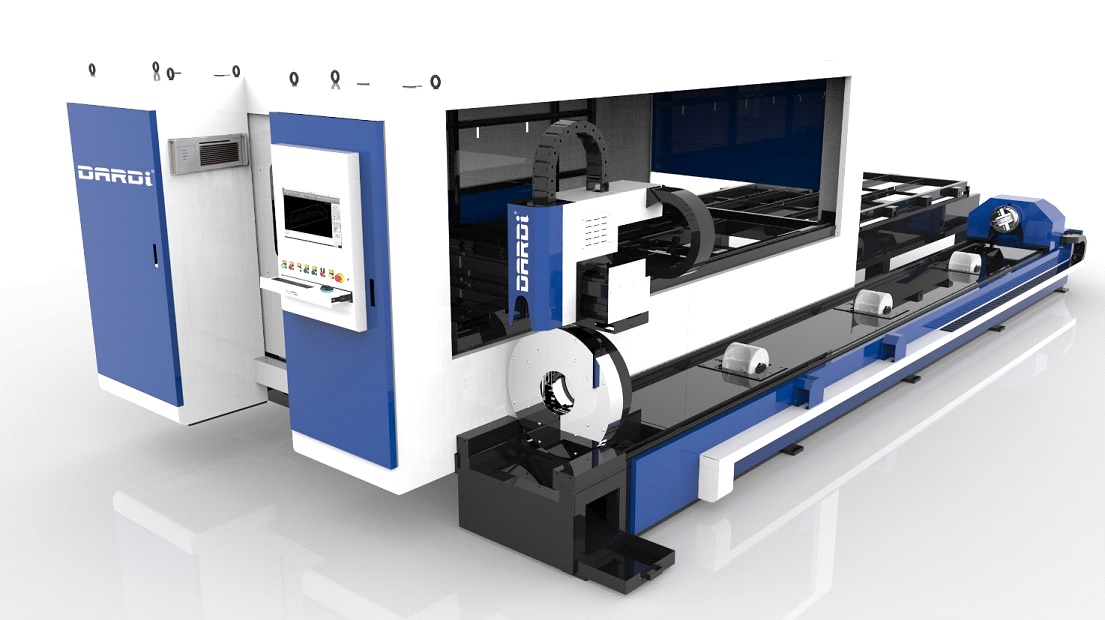

Máquina de Corte a Laser Híbrido

Precisão, alta velocidade, maior vida útil e baixo consumo.

A máquina de corte a laser DARDI foi desenvolvida para atender a necessidade de produção proporcionando:

  • Menor consumo de energia com respeito ao meio ambiente.
  • Alta produtividade com ciclos de tempo otimizados e processos altamente confiáveis.
  • Flexibilidade no uso de diversos materiais, permitindo o uso de materiais com maiores espessuras, tanto em materiais opacos quanto reflexivos.
  • Facilidade de uso, instalação e de baixo custo de manutenção.

CARACTERÍSTICAS TÉCNICAS

Estrutura

A estrutura da base é construída em aço de alta resistência, utilizamos um processo de recozimento e envelhecimento para eliminar o stress no aço, com isso, conseguimos reduzir a deformação da máquina e garantimos a precisão por muito mais tempo. A ponte é rígida e garantimos a estabilidade do projeto e precisão da máquina.

Máquina de Corte a Laser Híbrido

O sistema de movimentação e através de cremalheira com engrenagem helicoidal de alta precisão que garantem a estabilidade do projeto e precisão da máquina. A precisão de posicionamento é de +/- 0,03 mm, e repetibilidade de posicionamento de +/- 0,02mm é facilmente mantida devido ao design de fabricação da máquina DARDI. O patim tem uma alta capacidade de carga, devido ao sistema de quatro fileiras de esferas dispostas em um ângulo de contato de 45 graus, a forma de guia linear tem classes iguais de carga nas direções radial e lateral radiais, reversas. Os patins que a DARDI usa tem uma maior capacidade de carga em um menor espaço, comparado com os patins lineares convencionais.

Máquina de Corte a Laser Híbrido
Máquina de Corte a Laser Híbrido

O sistema de duplo palete automatizado é fabricada em aço, com rolamentos especiais, tração dupla através de correntes aumentando a transmissão estável, grandemente melhora a eficiência da produção, reduz a intensidade de trabalho do operador.

Troca simultânea com maior eficiência de tempo de troca, a velocidade de mudança de pallet é 15 segundos.

Máquina de Corte a Laser Híbrido

Ressonador Laser MAX

Máquina de Corte a Laser Híbrido

Os lasers de fibra MAX são dispositivos compactos, altamente eficientes e robustos que oferecem trabalhos com baixos custos de operação, manutenção e assistência, durante toda a vida útil do produto, sem a necessidade de manutenção preventiva.

A tecnologia única MAX permite maiores potências de saída e qualidade de feixe superior a um custo menor do que pode ser alcançado por qualquer outra tecnologia concorrente. Os projetos são desenvolvidos com base em técnicas inovadoras de bombeamento e componentes de alto desempenho aperfeiçoados pela MAX durante um período de 20 anos de intenso investimento e inovação. As pedras angulares da tecnologia MAX são: a técnica de bombeamento lateral e a arquitetura de bombeamento de diodo emissor distribuído.

Estão disponíveis com potências de 1.000 a 20.000W.

O feixe laser de fibra é conduzido através de uma fibra ótica flexível, integrada, que não necessita de espelhos ou óticas para alinhamento ou ajustes.

Principais vantagens:

  • Significativa redução no consumo de energia elétrica, devido à sua maior eficiência elétrica (mais de 30%);
  • Não utilização de gases no ressonador laser, como He, CO2 e N2;
  • A longa vida útil do diodo emissor oferece baixo custo de manutenção;
  • Excelente qualidade de feixe para permitir maiores velocidades de corte em materiais de espessuras finas;
  • Uma gama mais vasta de materiais pode ser cortada, tais como cobre ou latão.

Cabeçote RayTools (Suiça) - Auto Foco

Máquina de Corte a Laser Híbrido
Máquina de Corte a Laser Híbrido

As cabeças de corte a laser são fabricadas na Suiça e são adequados para lasers de fibra de média e alta potência em aplicações industriais.

A nova versão possui projeto de proteção dupla, sem risco de contaminação de lentes. Possui função de foco automático, zero de falha, design anticolisão e ajuste de altura de alta sensibilidade.

Controle de altura para chapas empenadas

Controlador CNC: CypCUT

Máquina de Corte a Laser Híbrido

Programação automática de CAD / CAM com software de agrupamento automático com corte comum, micro junta e corte encadeado dão a máxima economia de material. Comunicação com sistema de controle diretamente via WIFI ou USB, podendo ser usado na mais nova Industria 4.0 para gestão do chão de fábrica e o trabalho do CNC. EM PORTUGUÊS!

Controlador tem todas as funções necessárias para corte a laser, teoria de cálculo de movimento avançado para realizar o posicionamento precisamente e sem problemas, conheça alguma delas:

  • Identificação automática de posicionamento da chapa e ajuste da imagem no ângulo correto
  • Função de retorno em qualquer ponto ao longo da faixa original
  • Função de desaceleração automática com pequeno ângulo ou processo de arco
  • Função de exibição do gráfico de corte de faixas em simulação
  • Modelo de controle de alta velocidade pode garantir o processamento direto de sinais coletados a partir de sensores cabeça de corte, sem necessidade do processamento
  • Troca de dados entre o sistema CNC e o sistema de PLC com USB, Ethernet, RS232, interface de barramento CAN, interface ethernet dupla pode usado para o assistente remoto
  • Escolha automática de gás auxiliar de corte (nitrogênio, oxigênio e ar) e ajustar a pressão do gás
  • Função de retorno de ponto de interrupção, função de obturador eletrônico de alta velocidade, permitem funções como FLY CUT, FROG JUMP, ... e assim por diante, melhorando a eficiência de corte
  • Acompanha Controle Remoto, para facilitar operações manuais, caso não deseje utilizar o modo automático

Máquina de Corte a Laser Híbrido

Equipado com base de dados de parâmetros de corte para materiais nacionais, os parâmetros de corte podem ser ajustados em tempo real durante o processo de corte para obter a melhor qualidade de corte.

Suporta arquivos nos formatos AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX.

O Software aumenta a produtividade e gerencia o corte deixando o mínimo de sucata possível por lote de corte, promove considerável economia de tempo graças ao seu sistema completamente automatizado.


2.5 OPCIONAL: Software TUBEST - Nesting para tubos

Máquina de Corte a Laser Híbrido

TUBEST é um software profissional de corte de tubos 3D que pode ler diretamente arquivos no formato IGS exportados do software UG e SolidWorks e extraí-los automaticamente pela seção transversal e a trilha a ser cortada do tubo tangente, sem edição e seleção manual.

O nivelamento automático rápido e fácil e a correção do centro eliminam a tediosa operação manual e melhoram a precisão do corte, automaticamente de acordo com o tamanho do tubo para distinguir o cálculo da elevação superior da cabeça de corte ao girar e corte unilateral, para evitar a cabeça de colisão do processo de corte também reduz bastante o levantamento desnecessário ao cortar em um lado, economizando tempo.

O software é instalado no computador do cliente e permite o corte: tubos, cantoneiras, vigas I e U.


Máquina de Corte a Laser Híbrido

Módulo Corte de tubos

Além do corte de chapas, com o Módulo Corte de tubos, permite que a máquina corte tubos de até 6m de comprimento, dos mais variados perfis (quadrado, circular e retangular), com o mesmo cabeçote.


Máquina de Corte a Laser Híbrido

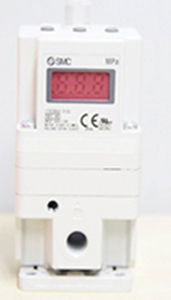

Controlador Pneumático SMC

O caminho de gás pode ser comutado via CNC automaticamente, para uso de gás de corte (ar comprimido ou nitrogênio ou oxigênio), não há necessidade de interruptor manual. A válvula de sentido único adicional assegura o uso da segurança da válvula proporcional.


Sistema de Descarga de Resíduos

Sistema de descarga de resíduos tipo gaveta, localizado embaixo da mesa (palete) é conveniente para remover o material de desperdício ou pequenas peças.


Máquina de Corte a Laser Híbrido

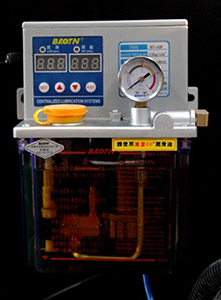

Lubrificação Automática

Sistema de Lubrificação automática, lubrificam todos os sistemas de movimentação, como cremalheiras, pinhão, guias lineares, patins. O sistema injeta o lubrificante em ciclos de acordo com o timer ajustado.


Máquina de Corte a Laser Híbrido

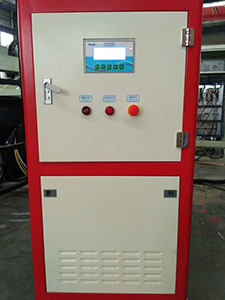

Chiller (Sistema de Resfriamento)

Sistema de resfriamento a água (Chiller) para resfriar o laser, cabeçote e quadro elétrico.


Máquina de Corte a Laser Híbrido

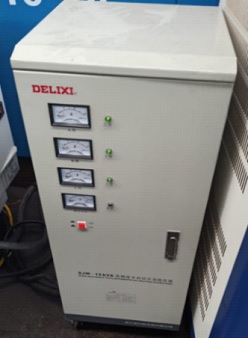

Estabilizador de Energia

Tem a função de proteger a máquina de corte, pois garante uma tensão estabilizada e livre dos principais distúrbios da rede elétrica (surtos, subtensão e sobretensão).


Máquina de Corte a Laser Híbrido

Exaustor de Fumos

Tem a função de manter a boa qualidade do ar e a saúde dos trabalhadores que utilizam a máquina de corte a laser, os resíduos do corte são retirados da área de trabalho e direcionados ao sistema de filtragem ou área externa.


A estrutura possui ainda na parte interior seis pares de janelas de exaustão, que são bi-acionadas de forma automática conforme a posição da ponte para garantir a melhor taxa de exaustão possível.


Máquina de Corte a Laser Híbrido

Módulo: Assistência Remota

O modulo “Assistência Remota” para diagnósticos remotos e serviço de suporte ao cliente opera via uma conexão de Internet. Reduz os tempos de máquina parada e os números de intervenções.


A máquina é conectada, via internet, aos computadores do Call Center da DARDI Service, onde nossos técnicos especializados estarão prontos para acesso remoto ao CNC da máquina.


Parâmetros

Item Descrição Parâmetros
1 Potência 1 a 40 KW
2 Área de Corte da Chapa 3000mm x 1500mm
3 Precisão de Posicionamento (eixo A e B) ± 0.03 mm
4 Repetibilidade de Posicionamento (eixo A e B) + 0,02 mm
5 Velocidade de movimento (XY) 120 m/min (1.2 G)
6 Peso máximo do rolamento do mandril 220 kg
7 Ângulo de giro do mandril 360 °
8 Comprimento aplicável máximo do tubo 6m
9 Diâmetro aplicável do tubo Tubo circular: φ20-220mm
Tubo quadrado: comprimento lateral 20-150mm.
Tubo retangular: diagonal 20-220mm;
10 Tensão Trifásico 380V

Configuração:

Componentes Fabricante País de Origem Suporte técnico
Servo Motores e Drives FUJI Japão Brasil
Guias Lineares HIWIN Taiwan Brasil
Cremalheira e Pinhão YYK Taiwan Brasil
Chiller S&A China Brasil
Cabeçote RAYTOOLS Suiça Brasil
Ressonador LASER MAX China Brasil
Controlador CypCUT 3000S China Brasil
Válvula Proporcional SMC Japão Brasil
Sistema de Exaustão DARDI China Brasil
Estabilizador (KVA) DELIXI China Brasil
Máquina de Corte a Laser Híbrido

Principais Características:

  • Cabeça de Corte LASER RAYTOOLS com design exclusivo DARDI - com suporte técnico no Brasil
  • Laser ( MAX ) com vida útil estimada em mais de 100.000 horas - com suporte técnico no Brasil
  • CNC fabricado pela Cybcut - com suporte técnico no Brasil
  • Motor/Servo Drive FUJI permitem um resultado ideal no processo de corte
  • Sistema de duplo palete com troca automatizada
  • Portas Frontais dupla e deslizantes que facilitam o acesso a área de corte
  • Maior segurança com área de corte totalmente fechada
  • Utilização de 1/3 a menos de potência que laser de CO2
  • Redução significativa do custo de manutenção
  • Maior produtividade aliada ao melhor custo benefício
  • Unidade de resfriamento (Chiller)
  • Garantia total de 1 ano
  • Todas as coberturas sanfonadas para garantir a proteção nos sistemas de movimentação
  • Painel frontal de fácil acesso
  • Todas as peças internas usadas na fabricação dos equipamentos são de fabricantes de 1ª linha e famosos, para garantir robustez, alta qualidade e uma operação estável
  • Sistema de lubrificação automática e amigável, este conjunto faz com que a manutenção seja mais fácil de ser realizada;
  • Sistema de porta cabos elétricos fortes e durável, próprio para movimentos flexíveis;
  • Os Cabos elétricos foram cuidadosamente selecionados para serem confiáveis;
  • Sistema com sensores de alta qualidade fornecem uma limitação e/ou parada do equipamento de modo suave, protegendo assim a máquina.
Máquina de Corte a Laser Híbrido
Máquina de Corte a Laser Híbrido

Layout

Comprimento: 8.629 mm

Largura:4.088 mm

Altura:2.327 mm

Peso: +- 9 Toneladas

Máquina de Corte a Laser Híbrido Máquina de Corte a Laser Híbrido

Velocidades de Corte

Máquina de Corte a Laser Híbrido Máquina de Corte a Laser Híbrido

Consumíveis

Nome Especificação Vida útil Foto
Bicos 1,0mm/1,5mm/2mm 1000 horas Máquina de Corte a Laser Híbrido
Lentes de proteção Diâmetro: 30mm, Espessura: 5mm 300 horas Máquina de Corte a Laser Híbrido
Anel de cerâmica Padrão 1000 horas Máquina de Corte a Laser Híbrido

Disponíveis a pronta entrega da DARDI - Brasil

Máquina de Corte a Laser Híbrido

Kit Compressor de Ar

Máquina de Corte a Laser Híbrido

Reduza custos na sua operação, corte com Ar Comprimido ao invés dos gases tradicionais como Oxigênio e Nitrogênio.

Corte até 30% mais rápido. Consulte limite de espessuras.

Kit Acompanha:

  • Compressor 16 Bar 15/ 22 KW
  • Secador
  • Tanque de Acumulação
  • Filtros

Dimensões:1712(c) x 800 (p) x 1860 (a) mm
